电子围栏怎样安装的一些要点:

1 原则

  1)一个防区为一个串联回路,自主机到电子围栏必须串联,不得并联。
  2)导线跨接处,必须使用耐高压导线连接,以免造成间隙不够大或短路等现象.因此在以下四种情况下:
  ①主机高压输出端到电子围栏始端的连接线;②电子围栏的上层导线转接到下层导线的跨接线;③电子围栏的末端回到主机的连接线;④ 相邻两段电子围栏之间的连接线均必须使用额定耐压不低于20KV的耐高压绝缘导线。
  3)接地的原则,接地点一般选择在电子围栏的末端,但是,当防区加入避雷器时,避雷器的接地点应在电子围栏的始端。
  4)强电及避雷器必须有良好接地,接地电阻<10Ω。
  5)强电与弱电接地必须分开并≥4m。

2 安装要点
  1)围栏线应采用分段安装的方式固定,同一条直线或同一防区建议分为一段.不在同一条直线上的网线分几次安装。
  2)展放合金线:采用放线架或适当方式放线,切莫任意放,以免出现打结和不平整现象.可以四根同时展放,但注意不要交叉.
  3)紧线:将合金线的一端用线线连接器(或自我缠绕)固定在一端终端杆绝缘子上,然后将4根合金线对应放入中间杆绝缘子或承力杆绝缘子的线槽内,最后穿入紧线器,用力将合金线拉紧并用线线连接器(或自我缠绕)固定在另一端的终端杆绝缘子上.然后调整紧线器使4条线同时绷紧并相互平行.平行的多条线应同时拉紧。
  3.接地体制作
  每个主机下必须打入一个接地体,每隔100m设置一接地体,接地体标准:大于40×40×4×1500mm(有M10以上的接地螺栓或孔)标准镀锌接地角铁,垂直打入地下,接地体与避雷器支架、升压器接地端可靠连接,接地电阻<10Ω.不够时可加入降阻剂.强电接地与弱电接地必须相互隔离,并且必须有>4m的距离。
  4.RS485信号控制线、围栏控制器电源线的铺设
  若有预埋管道则可直接利用,否则利用PVC管进行穿管敷设,敷设要求符合管道配线要求,管道中主要有:RS485信号控制线RVSP2×0.75mm?圆形双绞线、围栏控制器电源线RVV2×1.5mm的护套线(从主机并接到每个围栏控制器上,距离超过600m需加大线径)。

  5.警示牌的安装
  安装"电子围栏 禁止攀登"警告标识牌一块,可以用合金线固定在围栏线上。

  6.围栏控制器(主机)的安装


  1)将围栏控制器安装于围栏下方、围栏分区处(图纸中标定的位置),使围栏控制器与围栏间隔为40cm左右,用膨胀螺栓固定于墙上.2)将围栏控制器与接地扁铁作良好的连接.围栏控制器接地(弱电接地,于通讯线屏蔽层相连),与高压围栏接地(强电接地)相互隔离,避免干扰.3)将围栏控制器的高压引线通过PVC配线管与围栏相接,接头处应采用线线连接器(或自我缠绕)可靠连接.4)RS485总线、报警输出线、及电源线与高压线分开,使用单独的配线管.5)将高压避雷器可靠连接于周界围栏起始端与地线之间(注意防水方向)。

  8. 主机与计算机间为RS232通讯:主机与计算机两端同时加入RS232-RS485转换模块既可。


  基本安装模式
  基本安装模式分为墙顶式安装、附属式安装和落地式安装三种类型。详解如下:
  墙顶式安装,架设在现有围墙的顶部上方,可以垂直安装也可以倾斜角度安装。围墙的高度应在2m以上。电子围栏的高度为0.8m左右,电子围栏最上面一根线离围墙的间距>750mm,最下面一根线离墙顶的间距为150mm±20mm。

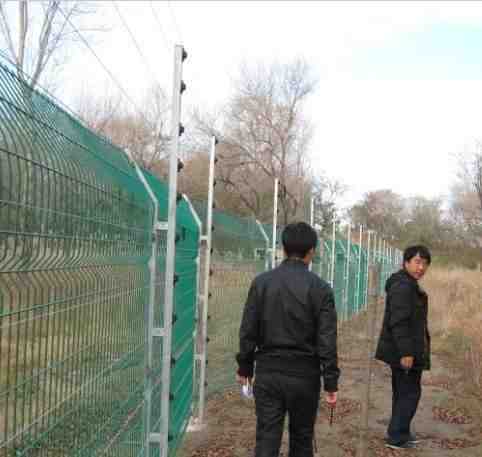

附属式安装,国标《脉冲电子围栏及安装和安全运行》(GB/T 7946-2008)中对附属式安装的定义为“附属式,即附属在围墙或栅栏上部或者内侧,脉冲电子围栏前端最上面一根金属导体离墙顶或栅栏顶部的间距应不少于700mm。”
附属式安装主要用在有较高安全级要求而不消耗业主外围土地的场合,有些顶部不平的围墙也需采用附属式安装方式。此方式对现有围墙有三点要求:一是围墙应有足够的牢度,能承受电子围栏的拉力;二是围墙的高度应高于2m;三是围墙的网孔必须<50mm,以免人手伸入,触及附属在墙内侧的电子围栏。


  落地式安装

  国标中对落地式的定义是:脉冲电子围栏前端独立安装在建筑物的周围,作为实体屏障,脉冲电子围栏前端的高度应不小于1800mm。
此种安装方式通常现场无建筑周界或明确周界标识,所以需采用支撑杆外加合金线组成的围栏前端来构成一个被防范区域,这就要求围栏前端顶端高度应≥1.8m,导线数应达到12~20线甚至更多,线线距离应控制在120~150mm之间。
  特殊环境的安装:高低起伏落差、较大墙墩跨接、落差墙体补线、河边边缘盲区、曲折较多、大门围栏。
 电子围栏前端部分是电子围栏系统的重要组成部分。广拓在充分调研客户实际使用情况后,推出了新款电子围栏前端。相比较以往经典款型,新款电子围栏前端外观更美观时尚,安装更简便,强度和牢固程度也做了加强。
